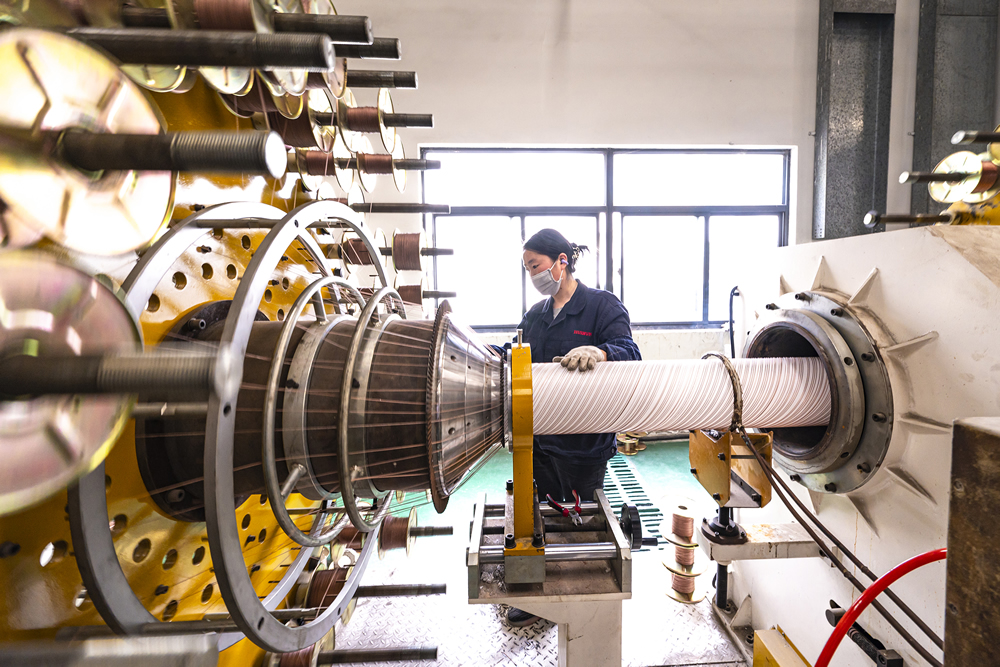

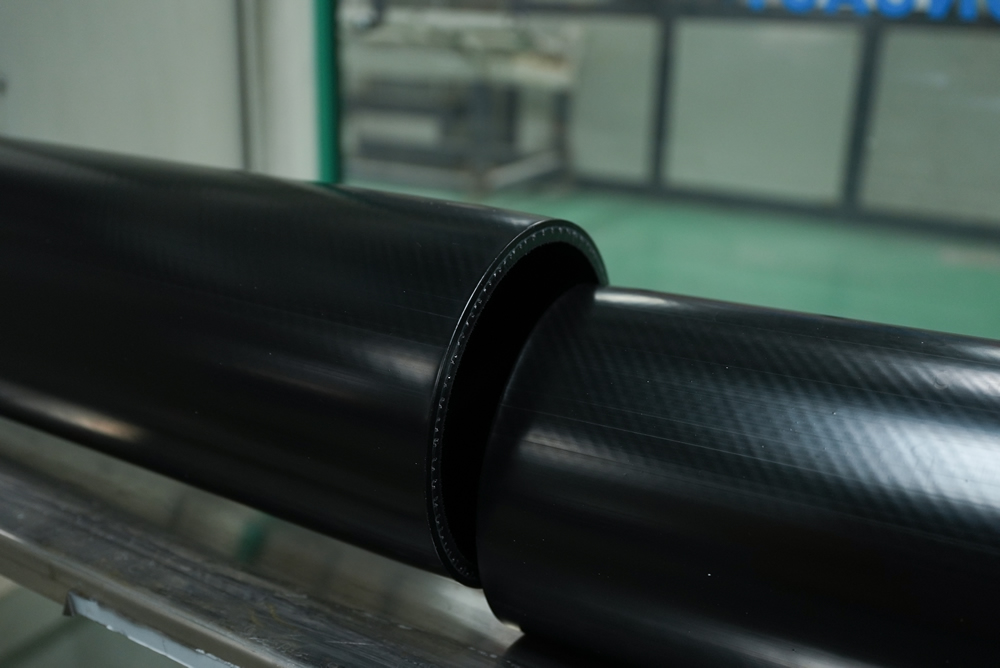

钢丝网增强聚乙烯复合管

  • 物理性能







    执行标准:GB/T32439-2015

    项目

    要求

    试验条件

    溶体质量流动速率(MFR)

    加工前后聚乙烯MFR的变化不超过±25%

    5kg、190℃

    氧化诱导时间(OIT)

    ≥20min

    200℃

    受压开裂稳定性

    无裂纹、脱层和开裂现象

    100mm/min

    剥离强度

    平均剥离强度≥15N/mm,单个试样剥离强度≥12N/mm,且剥离界面为韧性破坏,表面呈絮状

    100mm/min

    环切静液压强度

    切割环形槽不破裂、不渗漏

    20℃、1.5PN、165h











    静液压强度及爆破压力试验要求

    试验类型

    试验温度/℃

    试验压力/Mpa

    试验时间/h

    性能要求

    静液压强度

    20

    2PN

    1

    不破裂、不渗漏

    60

    1.2PN

    165

    不破裂、不渗漏

    60

    1.1PN

    1000

    不破裂、不渗漏

    爆破压力

    20

    连续升压直至试样爆破

    3PN

产品中心
